郑州三厂电线介绍电力电缆导体材质及芯数选择

　　一、电力电缆导体材质选择：

　　1.1、10kV及以下电力电缆可选用铜芯或铝芯。但在下列情況下应采用铜芯:

　　1、电机励磁、重要电源、移动式电气设备等需要保持连接具有高可靠性的回路;

　　2、震动剧烈、有爆炸危险或对铝有腐蚀等严酷的工作环境:

　　3、耐火电缆。

　　用于下列情况的电力电缆,宜采用铜芯:

　　1、紧靠高温设备配置;

　　2、安全性要求高的重要公共设施中;

　　3、水下敷设当工作电流较大需增多电缆根数时。

　　1.2、35kV及以上电力电缆宜采用铜芯。

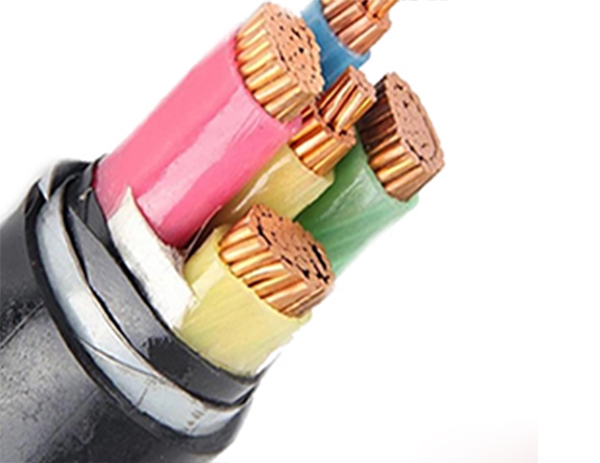

　　二、电力电缆芯数选择

　　2.1、3~35kV三相供电回路的电缆芯数的进择,应符合下列规定：

　　1、工作电流较大的回路或电缆敷设于水下时,每回可选用3根单芯电缆。

　　2、220kV变电站35kV出线、变电站内及大截面的35kV电缆，应选用单芯电缆。

　　3、除上述情况外,应选用三芯电缆;三芯电缆可选用普通统包型,也可选用3根单芯电缆绞合构造型。

　　2.2、110kV三相供电回路,除敷设于湖、海水下等场所且电缆截面不大时可选用三芯型外,每回可选用3根单芯电缆。

　　110kV以上三相供电回路,每回应选用3根单芯电缆,,

　　3.3、电气化铁路等高压交流单相供电回路,应选用两芯电缆或每回选用2根单芯电缆。

　　3.4、直流供电回路的电缆芯数的选择,应符合下列规定:

　　高压直流输电系统,宜选用单芯电缆;在湖、海等水下敷设时,也可选用同轴型两芯电缆。
